Modbus 总结学习

   Modbus 是一个基于 RS485 的工业标准通讯协议，，，，，普遍的应用在工业控制中，，，，，主要的 应用照旧在 PLC 等等装备中。。。。详细的看法这里就不做说明，，，，，只对使用举行详细说明

1、modbus 的一些特点

(1)、在统一个 modbus 网络中，，，，，只能有 1 台主机，，，，，多台从机。。。。

(2)、modbus 从机才需要地点，，，，，主机没有地点，，，，，不需要初始化地点

(3)、modbus 有的通讯都是由主机提倡的，，，，，也就是说从机不可能自动发数据给从机。。。。modbus 是主从的，，，，，只能主问从答，，，，，从机不可自动上送。。。。

2、modbus 有两种通讯方式：

(1)、RTU 的方式 --- 这个是pp电子使用的方式，，，，，下面说有的介绍都是基于 RTU 这种方式 (2)、ASCLL 码的方式 --- 他的数据字节是 7bit 位，，，，，我们通俗的 mcu 不太好实现。。。。另外市场上 用的较量少。。。。以是这种方式，，，，，这里不做研究

二、RTU 模式

1、RTU 模式的数据帧名堂说明

(1)、起始位和竣事符是一样的

(2)、T1-T2-T3-T4 代表的意思？？？

这个问题是针关于 modbus rtu 协议的，，，，，这是 modbus rtu 协议的数据名堂。。。。其中 T1-T2-T3-T4 体现 4 个字节的通讯距离。。。。在 modbus rtu 协议中要求每个数据包的前后有至少传输 3.5 个字 节的时间距离，，，，，用来距离多条数据

(3)、CRC16 校验参照别人现成的就可以了，，，，，不详细深究

(4)、装备地点：这个好明确。。。。Modbus 主机的地点不需要设定，，，，，从机的地点可设定为 1~247。。。。

(5)、功效代码：拜见下面的详细说明

(6)、数据：拜见下面详细说明

2、RTU模式下怎样判断数据的最先

三、功效代码说明

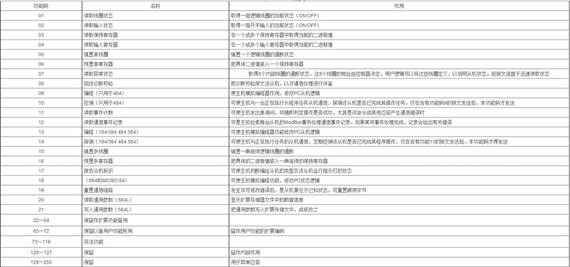

1、常用功效代码

(1)、03 功效代码。。。。这个功效代码就是读取指定的寄存器的数据。。。。

==>着实说白了，，，，，这内里的寄存器是自己所界说的。。。。

==>应用到pp电子产品中，，，，，着实就是读取系统的状态、以及文件总数等等数据.

==>也就是我们所说的盘问功效。。。。

(2)、06 功效代码。。。。这个功效代码就是写入数据到寄存器中。。。。

==>着实说白了，，，，，这个就是主机发送数据，，，，，而从机接受到之后，，，，，写入到自己设定的寄存器中。。。。

==>应用到pp电子产品中，，，，，着实就是主机发送一个指令给我们芯片，，，，，而pp电子芯片将这个指令存储到所建设的寄存器 buffer 中，，，，，再对这个指令举行响应的行动

==>也就是我们常说的“控制功效”

四、举例说明

1、06 功效码

如图：pp电子 USB 转 485 ？？？樾槟獬龅氖 COM5，，，，，波特率 9600，，，，，无校验位，，，，，数据位是 8 位，，，，，

1 位阻止位，，，，，装备地点假设为 1。。。。

(1)、写寄存器的时间，，，，，若是我们要把 01 写到一个地点是 0000 的寄存器地点里，，，，，点一下“写

入”，，，，，就会泛起发送指令：01 06 00 00 00 01 48 0A。。。。 (2)、我们来剖析一下这帧数据，，，，，其中 01 是装备地点，，，，，06 是功效码，，，，，代表写寄存器这个功 能，，，，，后边跟 00 00 体现的是要写入的寄存器的地点，，，，，00 01 就是要写入的数据，，，，，48 0A 就是 CRC 校验码，，，，，这是软件自动算出来了。。。。

(3)、而凭证 Modbus 协议，，，，，当写寄存器的时间，，，，，从机乐成完成该指令的操作后，，，，，会把主机 发送的指令直接返回，，，，，pp电子调试精灵会吸收到这样一帧数据：01 06 00 00 00 01 48 0A。。。。

2、03 功效码

若是我们现在要从寄存器地点 0002 最先读取寄存器，，，，，并且读取的数目是 2 个。。。。如上图

(1)、点一下“读出”，，，，，就会泛起发送指令：01 03 00 02 00 02 65 CB。。。。

(2)、其中 01 是装备地点，，，，，03 是功效码，，，，，代表写寄存器这个功效，，，，，00 02 就是读寄存器的起 始地点，，，，，后一个 00 02 就是要读取 2 个寄存器的数值，，，，，65 CB 就是 CRC 校验。。。。 (3)、而吸收到的数据是：01 03 04 00 00 00 00 FA 33。。。。其中 01 是装备地点，，，，，03 是功效码，，，，，

04 代表的是后边读到的数据字节数是 4 个，，，，，00 00 00 00 划分是地点为 00 02 和 00 03 的寄存 器内部的数据，，，，，而 FA 33 就是 CRC 校验了。。。。751697315

五、设置文件的说明

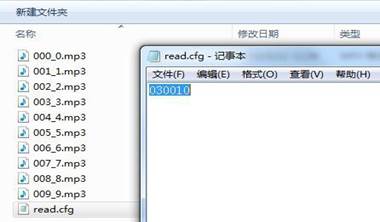

1、如上图，，，，，我们新建的一个 read.cfg 文件，，，，，内里填入的数字是“030010”，，，，，代表寄义如下

(1)、第1位 0，，，，，代表的意思是按键模式设置为 0，，，，，详细的功效请查找表格

(2)、第二位 3 和第三位 0，，，，，配合组成了音量为 30 级，，，，，若是这里为 21 的话，，，，，是 21 级音量

(3)、第四位 0 和第五位 1，，，，，配合组成了 modbus 的装备地点，，，，，这里地点设定为 01 地点 若是要设定为 10 地点的话，，，，，这里两位填入 10 即可

(4)、后一位代表的是 busy 脚输出信号，，，，，

01 06 00 01 00 00 D8 0A --- 代表下一曲的下令

01 06 00 03 00 02 F8 0B --- 指定播放第二曲

6、测试说明

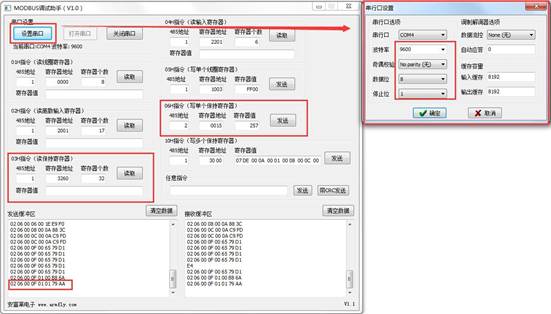

我们有的 modbus 的指令测试，，，，，都是通过电脑端的工具测试的，，，，，使用的是“MODBUS 调试助手.exe”，，，，，这个软件可以问我们索取

测试说明如下：

我们只需要用到 03 和 06 这两个功效码

测试我们所设定的地点为 02

完全支持 modbus 的标准协议

1、测试 06 功效码

Modbus 关于 06 功效码要求：从机收到数据之后，，，，，将主机发送的数据再次发给主机，，，，，作 为从机收到主机的指令的应答

(1)、0x01 指令测试

这里 modbus 主机发送的数据是“02 06 00 01 00 00 D8 39 ” 代表的寄义是：指定下一曲播放

(2)、0x03 指令测试

这里 modbus 主机发送的数据是“02 06 00 03 00 02 F8 38 ” 代表的寄义是：凭证物理顺序指定第二段语音播放

(3)、0x08 指令测试

这里 modbus 主机发送的数据是“02 06 00 08 00 02 89 FA” 代表的寄义是：凭证物理顺序指定第二段语音循环播放

(4)、0x0F 指令测试

这里 modbus 主机发送的数据是“02 06 00 0F 01 01 79 AA ” 代表的寄义是：指定 01 文件夹下面的 001xxx.mp3 文件播放
